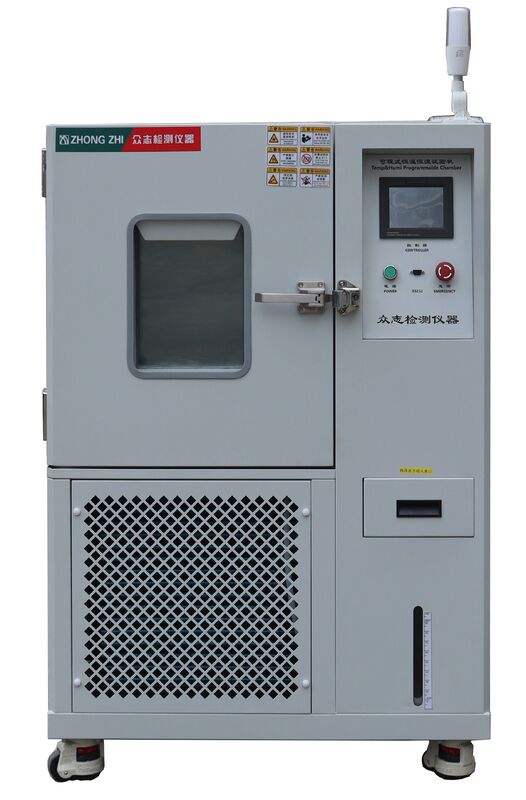

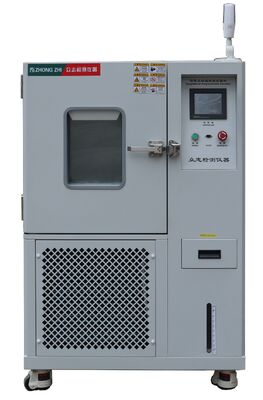

ห้องทดสอบอุณหภูมิและความชื้นที่สามารถโปรแกรมได้

I. หน้าที่หลักและข้อควรระวังของอุปกรณ์

1.รายละเอียดผลิตภัณฑ์

ชุดผลิตภัณฑ์นี้ได้รับการออกแบบมาเพื่อจำลองสภาพแวดล้อมที่รุนแรงซึ่งพบในระหว่างการขนส่ง การจัดเก็บ และการใช้งานเครื่องมืออิเล็กทรอนิกส์แบบอะนาล็อก วัสดุขั้นสูง ชิ้นส่วนไฟฟ้า ชิ้นส่วนยานยนต์ โลหะ อุปกรณ์อิเล็กทรอนิกส์ และวัสดุการบินและอวกาศ โดยจะประเมินความต้านทานความร้อน ความทนทานต่อความเย็น และความต้านทานต่อความชื้นของวัสดุ ส่วนประกอบ หรืออุปกรณ์ภายใต้สภาวะที่รุนแรง รวมถึงการสัมผัสกับอุณหภูมิสูง/ต่ำเป็นเวลานาน และวงจรความร้อนสลับ ในขณะที่ประเมินความเสียหายที่อาจเกิดขึ้นหรือการลดอายุการใช้งานที่เกิดจากความเครียดด้านสิ่งแวดล้อมเหล่านี้

2.ฟังก์ชั่นผลิตภัณฑ์

ห้องปฏิบัติการวัดอุณหภูมิชุดนี้เหมาะสำหรับการทดสอบความน่าเชื่อถือของผลิตภัณฑ์อุตสาหกรรม โดยมีคุณลักษณะความแม่นยำในการควบคุมอุณหภูมิและการควบคุมที่หลากหลาย ดัชนีประสิทธิภาพตรงตามข้อกำหนดของ GB/T5170 "วิธีการตรวจสอบสำหรับพารามิเตอร์พื้นฐานของอุปกรณ์ทดสอบสภาพแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ อุปกรณ์ทดสอบอุณหภูมิต่ำ อุณหภูมิสูง และอุณหภูมิคงที่"

3.ตัวอย่างทดสอบ

ข้อ จำกัด

การทดสอบและการเก็บตัวอย่างสารไวไฟ วัตถุระเบิด และสารระเหย

การทดสอบและการจัดเก็บตัวอย่างวัสดุที่มีฤทธิ์กัดกร่อน

การทดสอบหรือการเก็บตัวอย่างทางชีวภาพ

การทดสอบและการเก็บตัวอย่างที่มีแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง

4.สภาพโหลด

ความต้องการ

มวลรวมของน้ำหนักบรรทุกจะต้องไม่เกิน 50 กิโลกรัมต่อลูกบาศก์เมตรของปริมาตรสตูดิโอ

ปริมาตรรวมของการโหลดต้องไม่เกิน 1/5 ของปริมาตรสตูดิโอ

ส่วนใดตั้งฉากกับทิศทางลมที่พัดแรง ผลรวมของพื้นที่รับน้ำหนักต้องไม่มากกว่างาน ณ ตำแหน่งนั้น

พื้นที่หน้าตัดของห้องคือ 1/3 เมื่อวางสิ่งของแล้วไม่ควรปิดกั้นการไหลของอากาศ

ครั้งที่สอง สถานที่ติดตั้งอุปกรณ์และสภาพแวดล้อมการทำงาน

1.ข้อกำหนดของสถานที่

ข้อกำหนดขนาดไซต์การติดตั้งอุปกรณ์

ตอบ: ไม่น้อยกว่า 800 มม

B: ไม่น้อยกว่า 500 มม

C: ไม่น้อยกว่า 1200 มม

พื้นเรียบและระบายอากาศได้ดี

ไม่มีการสั่นสะเทือนที่รุนแรงรอบๆ อุปกรณ์

ไม่มีสนามแม่เหล็กไฟฟ้าแรงสูงรอบๆ อุปกรณ์

ไม่มีสารไวไฟ ระเบิด มีฤทธิ์กัดกร่อน และฝุ่นรอบๆ อุปกรณ์

มีพื้นที่รอบๆ อุปกรณ์ที่เหมาะสมต่อการใช้งานและบำรุงรักษา

2.สภาพแวดล้อม

อุณหภูมิ: 5 ~ 30 ℃ ความชื้นสัมพัทธ์ ≤85% RH

ความดัน: 86kPa~106kPa

3.กำลังสูงสุด

กำลังการผลิตติดตั้งรวมคือ 4.9Kw ซึ่งรวมถึงพลังงานทำความเย็น 1.2Kw พลังงานความร้อน 1.4Kw พลังงานความชื้น 1.8KW และพลังงานอื่นๆ 0.2Kw

4.กระแสสูงสุด

≤16A

5.อุปกรณ์ความชื้นน้ำประปา

แรงดันน้ำประปา 0.2~0.4Mpa ท่อน้ำประปาเส้นผ่านศูนย์กลาง 20 มม. คุณภาพน้ำต้องเป็นไปตามมาตรฐานน้ำระดับ 3 ที่กำหนดใน GB/T 6682-2008 มาตรฐานข้อกำหนดและวิธีทดสอบน้ำในห้องปฏิบัติการวิเคราะห์ อุปกรณ์อินเทอร์เฟซการจ่ายน้ำสำรอง 1/2" เกลียวภายใน อุปกรณ์ที่มีปริมาตรถังประมาณ 20 ลิตร

6.อินเตอร์เฟซการระบายน้ำ

มีท่อระบายน้ำใกล้อุปกรณ์ ด้านหลังอุปกรณ์ ไม่เกิน 2 เมตร

หมายเหตุ: นำทางคอนเดนเสทและน้ำในท่อถอดมาตรวัดน้ำให้ไหลออกจากถัง

7.สภาวะของแหล่งจ่ายไฟและแหล่งพลังงาน

AC220V เฟสเดียวสองสาย + สายดินป้องกัน

ช่วงความผันผวนของแรงดันไฟฟ้า: ± 10% V

ความถี่: (50 ± 0.5) ช่วงความผันผวนของ HZ

แหล่งจ่ายไฟในโหมด TN-S หรือโหมด TT

ความต้านทานกราวด์ของสายกราวด์ป้องกันน้อยกว่า4Ω

ผู้ใช้จะต้องติดตั้งสวิตช์ลมหรือสวิตช์ไฟที่มีความจุเหมาะสมกับอุปกรณ์ ณ สถานที่ติดตั้ง และสวิตช์จะต้องได้รับการควบคุมโดยอุปกรณ์อย่างอิสระ

III. ปริมาณและขนาด

1. รุ่น

CZ-A-150G

2.ปริมาณอุปกรณ์

150ลิตร

3. ขนาดภายในของห้องทดสอบ

กว้าง (กว้าง) 500 มม.*สูง (สูง) 600 มม.*ลึก (ลึก) 500 มม.

4. ขนาดภายนอกของห้องทดสอบ

กว้าง (กว้าง) 1020 มม.*สูง (สูง) 1500 มม.*ลึก (ลึก) 1220 มม.

หมายเหตุ: บานพับประตูตัวเครื่องไม่ได้ใหญ่เกินไป! ขนาดภายนอกควรได้รับการยืนยันโดยการออกแบบสามมุมมองสุดท้าย!

IV. พารามิเตอร์ประสิทธิภาพหลัก

1.        สภาพการทดสอบ

การทดสอบประสิทธิภาพอุณหภูมิจะวัดตามข้อกำหนดที่เกี่ยวข้องของอุปกรณ์ทดสอบอุณหภูมิ GB/T 5170.2-2017 เมื่อวัดอุณหภูมิโดยรอบ +25 ℃ ไม่มีโหลด; เซ็นเซอร์ถูกวางไว้ที่ช่องระบายอากาศของชุดจัดการอากาศ

2.        ช่วงอุณหภูมิ

-70 ℃~+150 ℃

3.     ช่วงความชื้น

20%RH~98%RH (ดังแสดงด้านล่าง) ไม่มีภาระความร้อนระหว่างการทดสอบความชื้น

4.        ความผันผวนของอุณหภูมิ

≦±0.5℃

5.        ความสม่ำเสมอของอุณหภูมิ

≤2.0℃ (ไม่มีโหลด)

6.        อุณหภูมิออกเดินทาง

≤±2.0℃ (ไม่มีโหลด)

7.        ความผันผวนของความชื้นสัมพัทธ์

≦±2.5%RH

8.        การเบี่ยงเบนความชื้น

เมื่อ RH มากกว่าหรือเท่ากับ 75% จะน้อยกว่าหรือเท่ากับ +2-3%RH;

<75% RH เมื่อ ≤ ± 5% RH;

9.        อัตราความร้อน

≥3°C/นาที (ภายใต้สภาวะไม่มีโหลดโดยเฉลี่ยตลอดกระบวนการ)

10.    อัตราการทำความเย็น

1.2 ≥℃/นาที (ภายใต้เงื่อนไขของค่าเฉลี่ยโหลดเต็ม)

11.    เสียงทำงาน

ไม่น้อยกว่า 75 เดซิเบล (dB) (วัดที่ระยะห่าง 1 เมตร จากประตูอุปกรณ์ และ 1.2 เมตร เหนือพื้นดิน โดยอุปกรณ์ตรวจจับเสียงรบกวน)

12.    การทดสอบเป็นไปตามมาตรฐาน

GB/T-2423.1-2008 (IEC60068-2-1) การทดสอบ A: วิธีทดสอบที่อุณหภูมิต่ำ

GB/T-2423.2-2008 (IEC60068-2-2) การทดสอบ B: วิธีทดสอบที่อุณหภูมิสูง

GB/T-2423.3-2016 (IEC60068-2-78:2012) การทดสอบสภาพแวดล้อม ส่วนที่ 2 วิธีทดสอบ ทดสอบ ทดสอบความชื้นคงที่และความร้อนของห้องโดยสาร

GB/T 2423.4-2008/IEC60068-2-30:2005 การทดสอบสภาพแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ส่วนที่ 2: วิธีทดสอบ ทดสอบ DB: ความร้อนเปียกสลับ (รอบ 12 ชม. + 12 ชม.)

GJBl50.3-2009 MIL-STD-810D วิธีทดสอบที่อุณหภูมิสูง

GJBl50.4-2009 (MIL-STD-810D) วิธีทดสอบที่อุณหภูมิต่ำ

13.    อุปกรณ์ตรงตามวิธีการตรวจสอบ

GB-T-10586-2008 เงื่อนไขทางเทคนิคสำหรับห้องทดสอบอุณหภูมิต่ำ

GB / T 5170.1-2016 วิธีการตรวจสอบอุปกรณ์ทดสอบด้านสิ่งแวดล้อมของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ส่วนที่ 1: ทั่วไป

GB / T 5170.2-2017 วิธีการตรวจสอบสำหรับอุปกรณ์ทดสอบด้านสิ่งแวดล้อมส่วนที่ 2: อุปกรณ์ทดสอบอุณหภูมิ

GB/ T 5170.5-2016 วิธีการตรวจสอบอุปกรณ์ทดสอบด้านสิ่งแวดล้อมของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ส่วนที่ 5: อุปกรณ์ทดสอบความร้อนชื้น

GB/T5170.18-2005 วิธีการตรวจสอบพารามิเตอร์พื้นฐานของอุปกรณ์ทดสอบด้านสิ่งแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ อุปกรณ์ทดสอบวงจรรวมอุณหภูมิ/ความชื้น

V. ลักษณะโครงสร้างของกล่อง

1.        เค้าโครงโครงสร้างกล่องทดสอบ

ห้องทดสอบใช้เค้าโครงโครงสร้างแบบผสมผสาน โดยมีตัวห้องทดสอบอยู่ที่ด้านซ้ายบน ห้องกลไกทำความเย็นด้านซ้ายล่าง และกล่องควบคุมทางด้านขวา

อุปกรณ์นี้มีล้อ Foma ที่ด้านล่างเพื่อการเคลื่อนย้ายและการวางตำแหน่งที่ง่ายดาย

กล่องอุปกรณ์ทำจากสีอบแผ่นเหล็กรีดเย็นความหนาของแผ่น 1.2 มม. สีของสีอบเป็นสีเทาอ่อนหมายเลขสี RAL7035 กล่องด้านในทำจากสแตนเลส SUS304 # ความหนาของแผ่น 1.2 มม.

อุปกรณ์ใช้โครงสร้างเฟรมและด้านล่างของกล่องเชื่อมด้วยเหล็กช่องเพื่อเพิ่มความแข็งแรงของกล่อง

วัสดุฉนวน: โฟมโพลียูรีเทนแข็ง + ใยแก้วหนา 100 มม

เซอร์กิตเบรกเกอร์ป้องกันแหล่งจ่ายไฟทั่วไป สายไฟ และท่อระบายน้ำตั้งอยู่ด้านหลังอุปกรณ์

ประตูกล่องถูกซีลด้วยแถบซีลยางซิลิโคนที่ออกแบบพิเศษให้ทนความร้อน ปลอดสารพิษ และยืดหยุ่นเป็นพิเศษ

ด้านล่างของกล่องด้านในมีรูระบายน้ำซึ่งสามารถระบายคอนเดนเสทได้อย่างรวดเร็ว

มีการติดตั้งรูระบายแรงดันอัตโนมัติที่ด้านบนของกล่อง

2.        ระบายน้ำออก

ด้านล่างของกล่องด้านในมีรูระบายน้ำและระบบระบายน้ำจัดอยู่ที่ด้านหลังของอุปกรณ์ ท่อระบายน้ำถูกนำเข้าสู่ระบบเครือข่ายท่อระบายน้ำของผู้ใช้ (ผู้ใช้จัดเตรียมอินเทอร์เฟซเครือข่ายท่อระบายน้ำในสถานที่)

3.        รูระบายความดัน

มีการติดตั้งหน้าต่างปรับสมดุลแรงกดหลายจุดไว้ที่ขอบด้านหลังกล่อง เมื่อประตูสวิตช์หรืออากาศภายในกล่องขยายตัว แรงดันจะถูกระบายออกอย่างรวดเร็วและอัตโนมัติ

4.        ประตูห้อง

ประตูบานพับเดี่ยว ทรงประสิทธิภาพ ขนาดใส W500mm*H600mm

วัสดุประตูเหมือนกับวัสดุของตัวเครื่อง

ล็อคประตูนำเข้าชนิดเปิดออกด้านนอก

วัสดุฉนวนที่มีความหนาของประตู 100 มม. เป็นโฟมโพลียูรีเทนชนิดแข็ง

ถาดรองน้ำได้รับการออกแบบไว้ใต้ประตูเพื่อป้องกันการควบแน่นที่ผนังด้านในของประตูไม่ให้ตกลงบนพื้นกลางแจ้ง

5.        วัสดุภาชนะ

ใช้แผ่นเหล็กสแตนเลส SUS304# มีการใช้อุปกรณ์ตัดเลเซอร์ที่มีความแม่นยำในการตัดและการขึ้นรูปแบบดัดเตียงพับด้วย CNC จากนั้นการเชื่อมอาร์กอนอาร์กจะใช้สำหรับการเชื่อม การบด และการขัดเงาแบบเต็มรูปแบบ ความหนาของแผ่นเหล็กคือ 1.2 มม. กล่องด้านในถูกติดตั้งไว้ที่ทั้งสองด้านของโต๊ะรองรับชั้นวางตัวอย่างเพื่อรองรับกรอบการจัดทำดัชนีซึ่งสามารถปรับระยะห่างระหว่างชั้นวางตัวอย่างได้

6.        วัสดุกล่องด้านนอก

ผลิตภัณฑ์นี้ผลิตขึ้นโดยใช้แผ่นเหล็กรีดเย็น อุปกรณ์ตัดเลเซอร์ที่มีความแม่นยำ และเครื่องดัด CNC สำหรับการขึ้นรูป หลังจากผ่านการเชื่อมและขัดอาร์กอนอาร์กแล้ว พื้นผิวเหล็กจะผ่านการล้างด้วยกรดอย่างครอบคลุมเพื่อขจัดสนิม เมื่อเปรียบเทียบกับวิธีการพ่นเคลือบแบบทั่วไป กระบวนการนี้ให้รูปลักษณ์ที่สวยงามน่าพึงพอใจยิ่งขึ้น ขณะเดียวกันก็เพิ่มความสามารถในการต้านทานการกัดกร่อนและการป้องกันสนิมได้อย่างมาก แผ่นเหล็กมีความหนา 1.2 มม. (สี: RAL7035 สีขาว)

7.        แถบปิดผนึกข้อต่อ

แถบซีลประตูแบ่งออกเป็นสองชั้น ชั้นในเป็นแถบยางซิลิโคนทนอุณหภูมิสูงและต่ำ ซึ่งสามารถแยกกล่องด้านในออกจากโลกภายนอกได้อย่างเต็มที่ภายใต้สภาวะอุณหภูมิสูงและต่ำ แถบยางซิลิโคนสามารถทำงานได้เป็นเวลานานในช่วง -80 ℃ ถึง 200 ℃ โดยไม่ทำให้แข็งตัวและแก่ก่อนวัย

8.        บานพับสแตนเลส

ประตูตู้ด้านซ้ายติดตั้งชุดบานพับความแข็งแรงสูง บานพับเดี่ยวสามารถรับแรงในแนวนอนได้ 3 ตันโดยไม่แตกหัก และเมื่องอกลับด้าน บานพับทั้งสองชิ้นจะเสียรูปโดยสิ้นเชิงและรวมเป็นชิ้นเดียวโดยไม่แตกหัก

9.        มือจับประตู

ล็อคประตูใช้ล็อคประตูบังคับลูกกลิ้ง:

ประตูกล่องใช้ทั้งภายในและภายนอกโดยใช้หลักการคันโยกด้วยความเร่งด่วนประหยัดแรงงานสามารถสัมผัสด้วยมือเดียวเพื่อเปิดและปิดฟังก์ชั่น

10.    โครงสร้างไอเสีย

ใช้โหมดการไหลเวียนของอากาศที่แข็งแกร่งของการไหลเวียนแบบบังคับภายใน ช่องระบายอากาศด้านบน และการไหลของอากาศด้านล่าง แผงเบี่ยงช่องลมสามารถกระจายลมเย็นและร้อนไปทั่วทั้งภายในคลังสินค้า ซึ่งมีความสม่ำเสมอและมีเสถียรภาพ

11.    ล้อลมอลูมิเนียม

ล้อลมอลูมิเนียมหมุนเวียนแบบหลายใบพัดมีลักษณะน้ำหนักเบา ปริมาณอากาศขนาดใหญ่ แรงดันลมสูง และทนทานต่ออุณหภูมิสูงและต่ำ ค่าสัมประสิทธิ์การขยายตัวเล็กน้อย และเสียงรบกวนในการทำงานต่ำ

12.     หน้าต่างสังเกต

ประตูติดกับหน้าต่างสังเกตกระจกขนาดใหญ่กลวงหลายชั้นพร้อมเครื่องทำความร้อนไฟฟ้า (ปรับอัตโนมัติ) อุปกรณ์ป้องกันน้ำค้างแข็งและป้องกันการควบแน่น หน้าต่างมีชุดโคมไฟส่องสว่างหน้าต่างเพื่อให้คุณสามารถสังเกตสภาพการทดสอบของตัวอย่างทดสอบในกล่องได้อย่างชัดเจนตลอดเวลาผ่านหน้าต่างสังเกต

13.    การเชื่อมต่อเครื่องมือ

ช่องเปิดที่มีเส้นผ่านศูนย์กลาง 100 มม. เปิดอยู่ทางด้านซ้ายของกล่อง และมีฝาปิดรูและจุกซิลิโคนมาให้

14.    ชั้นวางวัสดุทดสอบ

สแตนเลส SUS304# ถูกเจาะและโค้งงอเป็นตาข่าย ใช้งานง่าย ระยะห่างระหว่างชั้นวางวัสดุสามารถปรับได้ขั้นต่ำ 45 มม. และชั้นวางตัวอย่าง 2 อันเป็นแบบมาตรฐาน

15.    หลักการไหลเวียนของอากาศ

พัดลมกำลังสูงขับเคลื่อนด้วยมอเตอร์ภายนอกพร้อมเพลาสแตนเลส มอเตอร์พัดลมติดตั้งภายนอก

อากาศถูกขับเคลื่อนด้วยมอเตอร์และไหลผ่านเครื่องทำความร้อนและเครื่องระเหยสารทำความเย็นอย่างเต็มที่

หลังจากถูกให้ความร้อน/ทำให้เย็นเต็มที่จนถึงค่าอุณหภูมิที่ต้องการ อากาศจะไหลเวียนภายในกล่องและแลกเปลี่ยนความร้อนกับชิ้นงานทดสอบผ่านการพาความร้อน

การไหลเวียนของอากาศถูกขับเคลื่อนด้วยมอเตอร์เพลายาวทนอุณหภูมิสูงแบบอะซิงโครนัสแรงดันต่ำ

พัดลมหมุนเวียนแบบแรงเหวี่ยงหลายใบพัดใช้เพื่อกวนอากาศด้วยใบพัดอลูมิเนียมอัลลอยด์

16.    หลักระบบควบคุม

เครื่องทำความร้อนไฟฟ้าลวดโลหะผสมนิกเกิลโครเมียมคุณภาพสูงการควบคุม SSR พร้อมกับสวิตช์อุณหภูมิป้องกันอุณหภูมิอิสระ

เมื่อเปิดเครื่องทำความร้อน อุณหภูมิพื้นผิวจะสูงขึ้น

อุณหภูมิของอากาศจะเพิ่มขึ้นหลังจากผ่านลวดทำความร้อน และความร้อนจะถูกขยายไปสู่อากาศและชิ้นทดสอบในกล่อง เพื่อมีบทบาทในการทำความร้อนและอุณหภูมิที่เพิ่มขึ้น

พลังงานความร้อนได้รับการควบคุมอย่างแม่นยำโดยอัลกอริธึม PID และกำลังเอาต์พุตจะถูกปรับผ่านโซลิดสเตตรีเลย์

ระบบทำความเย็นจะจ่ายสารทำความเย็นอุณหภูมิต่ำให้กับตัวแลกเปลี่ยนความร้อนอย่างเพียงพอ เพื่อให้อุณหภูมิของตัวแลกเปลี่ยนความร้อนต่ำกว่าอุณหภูมิของอากาศ ความร้อนในอากาศจะถูกดูดซับและนำออกจากกล่องโดยตัวแลกเปลี่ยนความร้อน เพื่อให้อุณหภูมิของอากาศลดลงและมีผลในการทำความเย็น

กำลังการทำความเย็นได้รับการควบคุมอย่างแม่นยำโดยอัลกอริธึม PID และอัตราการไหลและความสามารถในการทำความเย็นของสารทำความเย็นจะถูกปรับผ่านโซลินอยด์วาล์ว

วี. ระบบทำความเย็น

1.คอมเพรสเซอร์ทำความเย็น

ใช้คอมเพรสเซอร์อุณหภูมิต่ำนำเข้าจากยุโรป

2.วิธีการระบายความร้อน

คอนเดนเซอร์ระบายความร้อนด้วยอากาศ, พัดลมระบายความร้อนเพื่อกระจายความร้อน

3.เครื่องวัดการระเหย

เครื่องแลกเปลี่ยนความร้อนแบบท่อด้วย翅หลอดเน็ด

4.ชุดควบคุมปริมาณ

วาล์วขยายตัวทางความร้อน ท่อคาปิลลารี

5.โหมดควบคุมเครื่องทำความเย็น

ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของระบบควบคุมจะปรับสภาพการทำงานของเครื่องทำความเย็นโดยอัตโนมัติตามเงื่อนไขการทดสอบ

วงจรระบายความร้อนด้วยแก๊สกลับของคอมเพรสเซอร์

6.อะไหล่เครื่องทำความเย็นนำเข้าทั้งหมด

7.คอนเดนเซอร์แบบระเหย

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นที่มีการประสานทองแดงที่อุณหภูมิสูงมีข้อดีคือมีพื้นที่ผิวน้อย สูญเสียพลังงานน้อย และประสิทธิภาพการถ่ายเทความร้อนสูง

8.ไครโอเจน

ดัชนีการสูญเสียโอโซนของ R404a/R23 คือ 0

9.เติมไนโตรเจน

กระบวนการเชื่อม

ท่อส่งอุณหภูมิต่ำแนะนำให้ใช้ท่อทองแดงไร้ออกซิเจนคุณภาพสูง การทำท่อ การเชื่อมไนโตรเจน กระบวนการป้องกันการรั่วไหลด้วยแรงดันสูง 48 ชั่วโมงเพื่อให้มั่นใจในคุณภาพการเชื่อม

10.การควบคุมการประหยัดพลังงาน

ระบบทำความเย็นใช้เทคโนโลยีสมดุลความเย็น ซึ่งช่วยประหยัดพลังงานได้ประมาณ 30% และลดต้นทุนการดำเนินงานได้อย่างมีประสิทธิภาพ ดังที่แสดงในแผนภาพด้านบน สมดุลความร้อนจะรักษาอุณหภูมิให้คงที่โดยการปรับเอาต์พุตความร้อน เมื่อความสามารถในการทำความเย็นของคอมเพรสเซอร์คงที่ การให้ความร้อนอย่างต่อเนื่องจะทำให้สิ้นเปลืองพลังงานและทำให้ผู้ใช้มีค่าใช้จ่ายที่ไม่จำเป็น ในทางตรงกันข้าม เทคโนโลยีสมดุลความเย็นจะควบคุมความสามารถในการทำความเย็นเพื่อรักษาเสถียรภาพของอุณหภูมิ เมื่ออุณหภูมิเข้าใกล้จุดที่ตั้งไว้ ความสามารถในการทำความเย็นจะค่อยๆ ลดลงผ่านการควบคุม PID (PID ย่อมาจาก Proportional Integral Derivative) ทำให้มั่นใจได้ถึงอุณหภูมิที่คงที่ในขณะที่บรรลุประสิทธิภาพการใช้พลังงาน ตามทฤษฎีแล้ว เครื่องนี้สามารถให้ความร้อนเป็นศูนย์ได้ แม้ว่าความร้อนตกค้างเล็กน้อยอาจเกิดขึ้นในการผลิตจริงก็ตาม

11.คุณสมบัติของระบบทำความเย็น

ก.ท่อส่งทั้งระบบได้รับการทดสอบด้วยแรงดันอากาศ 22 กก.

บี.ระบบทำความร้อนและความเย็นมีความเป็นอิสระอย่างสมบูรณ์

ค.ด้วยลักษณะทางเทคนิคระดับมืออาชีพของบริษัทของเรา การไหลของอากาศที่มีอุณหภูมิสูงและความดันสูงจะไม่ได้รับความเสียหายจากการเปิดเครื่องทำความเย็นพร้อมกัน

ดี.ขั้นตอนการทำงานทั้งหมดของระบบทำความเย็นได้รับการควบคุมโดยตัวควบคุมไมโครคอมพิวเตอร์อย่างสมบูรณ์

อี.ด้านล่างของคอมเพรสเซอร์มีถาดรองน้ำซึ่งสามารถกักเก็บไอน้ำที่เกิดจากน้ำค้างแข็งได้

เอฟคอมเพรสเซอร์มีเซ็นเซอร์อุณหภูมิ PTC ในตัวเพื่อป้องกันอุณหภูมิเกินเมื่อคอมเพรสเซอร์ร้อนเกินไป

ช.คอมเพรสเซอร์ติดตั้งตัวป้องกันแรงดันน้ำมันเพื่อป้องกันแรงดันน้ำมันของคอมเพรสเซอร์

ชม.อุปกรณ์ป้องกันแรงดันสูงและต่ำจะตรวจสอบแรงดันสารทำความเย็นระหว่างการทำงานของอุปกรณ์ เมื่อแรงดันสารทำความเย็นเกินแรงดันจำกัดของระบบหรือต่ำกว่าแรงดันขั้นต่ำที่กำหนดโดยระบบ ระบบจะส่งสัญญาณเตือนทันทีและตัดแหล่งจ่ายไฟจนกว่าข้อผิดพลาดจะถูกลบออก

ระบบทำความเย็นใช้ชิ้นส่วนแบรนด์นำเข้า คุณภาพเชื่อถือได้ เพื่อให้มั่นใจถึงเสถียรภาพของระบบ

ปกเกล้าเจ้าอยู่หัว ระบบควบคุมไฟฟ้า

1.ตัวควบคุม

หน้าจอสัมผัส LCD LED สี TFT ขนาด 7 นิ้ว (ความละเอียด HD: 1024×600), การควบคุมอัจฉริยะ PID แบบหลายกลุ่ม การแสดงค่าการวัดแบบเรียลไทม์ (PV) โดยตรง แสดงอุณหภูมิ; จอแสดงผลอุณหภูมิการตรวจสอบหลายช่องสัญญาณที่ปรับขนาดได้; การแสดงหมายเลขโปรแกรม ลำดับรอบ เวลาการทำงาน และจำนวนรอบ การแสดงกราฟเส้นโค้ง การแสดงสถานะเอาต์พุตรีเลย์และ PID

2.โหมดการทำงาน

การทำงานของโปรแกรม การทำงานของค่าคงที่ กระบวนการทั้งหมดคือการควบคุมอัตโนมัติ PID อัจฉริยะ

3.รูปแบบการควบคุม

การควบคุมแบบรวมอุณหภูมิและความชื้น/การควบคุมอุณหภูมิเดียวจะปรับโดยอัตโนมัติตามค่าความชื้นที่ตั้งไว้

4.ภาษาปฏิบัติการ

จอแสดงผลสลับภาษาจีน/อังกฤษ/รัสเซีย

5.กำหนดทาง

อินเทอร์เฟซการดำเนินการโต้ตอบระหว่างมนุษย์กับเครื่องจักร อินพุตแบบสัมผัส

6.อินพุตอุณหภูมิและความชื้น

PT100 เกรด A ต้านทานแพลทินัม

7.ความละเอียดการแสดงผล

อุณหภูมิ: 0.01 ℃; ความชื้น: 0.1% RH; เวลา: 1 นาที;

8.ความจุของโปรแกรมและฟังก์ชันการควบคุม

จำนวนโปรแกรมที่ใช้ได้: สูงสุด 100 กลุ่ม โดยแต่ละโปรแกรมประกอบด้วย 1-100 กลุ่ม ขีดจำกัดการดำเนินการคำสั่ง: แต่ละคำสั่งสามารถดำเนินการได้สูงสุด 999 ครั้ง การตั้งค่าความชันของโปรแกรมสามารถกำหนดค่าได้ผ่านไทม์ไลน์ โดยอนุญาตให้มีระยะเวลาระหว่างโปรแกรมสูงสุด 99 ชั่วโมงและ 99 นาที โดยกำหนดระยะเวลาขั้นต่ำไว้ที่ 1 นาที สามารถเชื่อมโยงโปรแกรมเพื่อการใช้งานร่วมกันได้

ระบบมีฟังก์ชันการแก้ไข การล้าง และการแทรกพร้อมการควบคุมเอาต์พุตสัญญาณเวลา (ควบคุมการดำเนินการเปิด/ปิดของวัตถุทดสอบ) ในระหว่างการทำงานของโปรแกรม รองรับการข้ามเซ็กเมนต์และฟังก์ชั่นค้าง หน้าจอช่วยให้สามารถปรับแสงพื้นหลังได้ด้วยการตั้งค่าระยะเวลาที่ปรับแต่งได้ การป้องกันจอแสดงผลสามารถกำหนดค่าสำหรับการปิดระบบตามกำหนดเวลาหรือด้วยตนเอง คุณสมบัติหลัก ได้แก่ การจำลองโปรแกรม คำสั่ง COPY ฟังก์ชันการเชื่อมต่อ และการแก้ไขชื่อการทดลอง โดยจะรักษาโปรแกรมไว้ในระหว่างที่ไฟฟ้าดับ และกลับมาดำเนินการโดยอัตโนมัติเมื่อมีการเชื่อมต่อใหม่ ฟังก์ชันเริ่มต้น/ปิดเครื่องตามกำหนดเวลา ความสามารถในการปรับวันที่/เวลา กลไกการล็อคปุ่ม/หน้าจอ และการดูภาพสแตนด์บาย ล้วนผสานรวมเข้าด้วยกัน

9.โหมดควบคุมเอาต์พุต

PID + SSR เอาต์พุตควบคุมอัตโนมัติ; PID จะปรับเอาต์พุตความร้อนโดยอัตโนมัติ ระบบทำความเย็นมีการควบคุมความเย็นและวาล์วขยายตัวแบบอิเล็กทรอนิกส์หลายทาง ช่วยให้สามารถปรับวาล์วที่สอดคล้องกันตามอุณหภูมิและความดันการดูด/ไอเสียของคอมเพรสเซอร์เพื่อปรับสภาพการทำงานให้เหมาะสมที่สุด การควบคุมวาล์วขยายตัวแบบอิเล็กทรอนิกส์สามารถสลับระหว่างการควบคุมแรงดันไอระเหยและการควบคุมอุณหภูมิแบบธรรมดาได้

10.ฟังก์ชั่นการสื่อสาร

สามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อแสดงเส้นโค้งและรวบรวมข้อมูล

สามารถใช้เป็นระบบตรวจสอบและควบคุมระยะไกล

สามารถควบคุมเครื่องจักรหลายเครื่องพร้อมกันได้

RS-485/RS-232

อินเทอร์เฟซอีเธอร์เน็ต RJ45

จ๊อกกิ้ง USB.

11.ที่เก็บข้อมูลบนไดรฟ์ USB

คุณสามารถเสียบ USB 1G-32G เพื่อดาวน์โหลดเส้นโค้งในอดีต ข้อมูลประวัติ พารามิเตอร์ระบบควบคุม และฟังก์ชันปลั๊กร้อน

12.วิธีการบันทึกข้อมูล

RAM ที่มีการป้องกันแบตเตอรี่ 8-10 ปี สามารถบันทึกค่าที่ตั้งไว้ของอุปกรณ์ ค่าการสุ่มตัวอย่าง และเวลาในการสุ่มตัวอย่าง ระยะเวลาการบันทึกเส้นโค้งสามารถตั้งค่าได้ 30 ~ 180 วินาที เวลาหน่วยความจำสูงสุดสามารถจัดเก็บเส้นโค้งในอดีตอย่างต่อเนื่องเป็นเวลา 90 วัน ข้อมูลในอดีต (เมื่อเวลาสุ่มตัวอย่างคือ 1 นาที) โดยไม่ต้องใช้อย่างต่อเนื่อง ข้อมูลสามารถบันทึกได้นานกว่า 10 ปี

13.ฟังก์ชั่นหน่วยความจำปิดเครื่อง

โหมดการกู้คืนไฟฟ้าขัดข้องสามารถตั้งค่าเป็น: สตาร์ทร้อน/สตาร์ทเย็น/หยุดนิ่ง

14.กำหนดเวลาฟังก์ชั่นการบูต

คุณสามารถตั้งเวลาเริ่มต้นได้ตามต้องการ หลังจากเปิดเครื่องแล้วเครื่องจะทำงานอัตโนมัติเมื่อหมดเวลา

15.ระบบความเข้ากันได้ของซอฟต์แวร์

ระบบปฏิบัติการวินโดวส์

16.ฟังก์ชั่นซอฟต์แวร์แบบเปิด

รองรับโค้ดระดับบนของบริษัทอื่นเพื่อควบคุมฟังก์ชันการเริ่มต้น การหยุด และการบันทึกข้อมูลของอุปกรณ์

หมายเหตุ: ตัวควบคุมมีรหัสการทำงาน และผู้ใช้สามารถแก้ไขโปรแกรมซอฟต์แวร์คอมพิวเตอร์ส่วนบนเพื่อให้เกิดการตรวจสอบและการควบคุมแบบรวมศูนย์

17.การเชื่อมต่อเครือข่าย

สามารถเชื่อมต่อกับอีเทอร์เน็ตผ่านซอฟต์แวร์ระดับมืออาชีพ และสามารถควบคุมและช่วยเหลือจากระยะไกลผ่านเครือข่ายได้ นอกจากนี้ยังสามารถรวบรวมข้อมูลการทดสอบผ่านเครือข่าย และสามารถควบคุมเครื่องหลายเครื่องพร้อมกันได้

18.การแสดงสถานการณ์

ที่ด้านบนของอุปกรณ์ให้ติดตั้งเสียงสามสีทรงกระบอกและสัญญาณเตือนไฟ (ใช้ไฟ LED) เมื่อเริ่มต้นหรือการทำงานเสร็จสิ้น ไฟสีเหลืองจะสว่างค้าง เมื่อทำงานตามปกติไฟสีเขียวจะติดสว่าง เมื่อการหยุดฉุกเฉินหรือสัญญาณเตือนความผิดปกติของอุปกรณ์เกิดขึ้น ไฟสีแดงจะติดสว่างและเสียงกริ่งจะดังเป็นระยะๆ

19.พัดลมหมุนเวียน

มอเตอร์เพลายาว ทนต่ออุณหภูมิสูง ความปลอดภัยของมอเตอร์ในพื้นที่กลางแจ้ง เพลาขยายไปถึงในอาคาร ปลายเพลาติดตั้งพร้อมล้อพัดลมผสม มาตรการฉนวนพิเศษและระบบกระจายความร้อนเพื่อปรับปรุงความปลอดภัยของมอเตอร์

20.โหมดควบคุมความร้อน

ตัวควบคุมอุณหภูมิจะส่งคำสั่งตามอุณหภูมิที่ตั้งไว้ล่วงหน้าและสัญญาณจากเซ็นเซอร์อุณหภูมิภายในห้องทดสอบ จะควบคุมโมดูลควบคุม SSR เพื่อปรับเอาท์พุตของเครื่องทำความร้อนผ่านวงจรลอจิก ระบบนี้ทำงานได้อย่างน่าเชื่อถือด้วยเทคโนโลยีไร้สัมผัส การทำงานแบบไร้ประกายไฟ อายุการใช้งานยาวนาน สัญญาณรบกวนต่ำ ประสิทธิภาพที่ปราศจากการรบกวนทางแม่เหล็กไฟฟ้า ความเร็วในการสลับที่รวดเร็ว ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง การออกแบบที่กะทัดรัด ทนต่อการสั่นสะเทือนและแรงกระแทก คุณสมบัติป้องกันการระเบิด ป้องกันความชื้น และทนต่อการกัดกร่อน ควบคุมโหลดกระแสสูงได้โดยตรงผ่านสัญญาณอินพุตขั้นต่ำ

8. ระบบป้องกันความปลอดภัย

1.        การป้องกันอุณหภูมิเกิน

กล่องทดสอบเป็นอุปกรณ์ป้องกันอุณหภูมิเกินแบบอิเล็กทรอนิกส์ที่เป็นอิสระและปรับได้ การป้องกันสมดุลแรงดันอัตโนมัติ

2.        ระบบทำความเย็น

คอมเพรสเซอร์ร้อนเกินไป, การป้องกันแรงดันสูง, การป้องกันมอเตอร์กระแสเกิน

3.        พัดลมหมุนเวียน

 การป้องกันการโอเวอร์โหลด

4.        เครื่องให้ความร้อน

การป้องกันอุณหภูมิเกิน: ป้องกันการลัดวงจร

5.        ระบบความชื้น

มอยเจอร์ไรเซอร์ป้องกันการขาดแคลนน้ำที่ไหม้แห้ง, เครื่องทำความชื้นจำกัดการป้องกันอุณหภูมิ, ป้องกันการลัดวงจรของเครื่องทำความชื้น

6.        อุปทานทั่วไป

การป้องกันแรงดันไฟฟ้าเกิน การโอเวอร์โหลด และการป้องกันการลัดวงจร

7.        วงจรควบคุม

ป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร

8.        ระบบระบายความร้อนของคอมเพรสเซอร์

พัดลมระบายความร้อนป้องกันการโอเวอร์โหลด

ทรงเครื่อง มาตรฐานการยอมรับและการตรวจสอบโดยบุคคลที่สาม

1. เกณฑ์การยอมรับ: ตัวชี้วัดทางเทคนิคจะต้องเป็นไปตามวิธีการที่ระบุไว้ใน "ข้อตกลงทางเทคนิค" ที่ลงนามโดยทั้งสองฝ่าย

2. วิธีการยอมรับ: การยอมรับอย่างเป็นทางการจะต้องดำเนินการบนเว็บไซต์ของผู้ซื้อ

3. ก่อนส่งมอบผู้ซื้อจะต้องขอบุคคลที่สาม (สอบเทียบโดยศูนย์ทดสอบคุณภาพอุปกรณ์ทดสอบสิ่งแวดล้อมแห่งชาติและออกรายงานการตรวจสอบที่ถูกต้อง) เพื่อเข้าร่วม

ค่าธรรมเนียมการยอมรับจะต้องรับผิดชอบโดยผู้ซื้อ หากการยอมรับครั้งแรกล้มเหลว ซัพพลายเออร์จะต้องเป็นผู้รับผิดชอบค่าใช้จ่ายในการยอมรับครั้งถัดไปหลังจากการปรับปรุงของซัพพลายเออร์

ฟางรับหน้าที่

4. ลูกค้าจะต้องมอบหมายให้ศูนย์ทดสอบคุณภาพอุปกรณ์ทดสอบสิ่งแวดล้อมแห่งชาติตรวจสอบ

X. รายการวัสดุหลัก

จิน รองรับข้อมูลอุปกรณ์เมื่อออกจากโรงงาน

1.        รายการบรรจุภัณฑ์ของอุปกรณ์จากโรงงาน                    1 สำเนา

2.        แผนผังของอุปกรณ์ไฟฟ้า               1 สำเนา

3.        คู่มืออุปกรณ์                                  1 สำเนา

4.        ใบรับรองคุณสมบัติอุปกรณ์                      1 สำเนา

5.        ใบรับประกันอุปกรณ์                             1 สำเนา

6.        รายงานการตรวจสอบอุปกรณ์                      1 สำเนา

7.        ผ้ากอซเปียก                                      5 ชิ้น

8.        ดิสก์ซอฟต์แวร์ตรวจสอบตัวควบคุม                     1 ชิ้น

9.        ทดสอบถาดชั้นวางตัวอย่าง                                 2 ชิ้น

10.    รองรับรางรถไฟ                                  4 ชิ้น

สิบสอง. การประกันคุณภาพและความมุ่งมั่นในการให้บริการ

1.        วัตถุประสงค์: ตามแนวคิดของผลประโยชน์ร่วมกันและบริการ win-win ตอบสนองความต้องการของลูกค้าอย่างเต็มที่เพื่อให้บรรลุความพึงพอใจของลูกค้า

2.        การขายล่วงหน้า: การให้คำปรึกษาด้านเทคนิคอย่างมืออาชีพ ข้อเสนอแนะแผนการทดสอบผลิตภัณฑ์ การติดตั้งห้องทดสอบ และแผนการก่อสร้าง

3.        ในกระบวนการขาย: การสื่อสารกับลูกค้า รายงานความคืบหน้า คำแนะนำ การติดตั้ง การดีบัก การทดลองดำเนินการ ฯลฯ และร่วมมือกับลูกค้าในการวัดผล

4.        การฝึกอบรม: ตามข้อกำหนดของสัญญา การฝึกอบรมนอกสถานที่สามารถจัดให้มีได้เมื่อมีการติดตั้งอุปกรณ์ ดีบั๊ก และนำไปใช้สำหรับผู้ใช้ สามารถจัดให้ผู้ใช้สามารถมาที่บริษัทเพื่อรับการฝึกอบรมทางเทคนิคนอกสถานที่ในระหว่างการดีบักอุปกรณ์จากโรงงาน เพื่อให้ลูกค้าสามารถเข้าใจประสิทธิภาพของอุปกรณ์ ฝึกอบรมวิธีการใช้งานที่ถูกต้อง ลดความล้มเหลวที่เกิดจากการใช้อุปกรณ์อย่างไม่เหมาะสม และประหยัดค่าบำรุงรักษาสำหรับลูกค้า

5.        บริการหลังการขาย: การฝึกอบรมด้านเทคนิค: การดำเนินงานและการบำรุงรักษา การแก้ไขปัญหาข้อผิดพลาดทั่วไป การติดตามผลอย่างสม่ำเสมอ: การตรวจสอบอุปกรณ์ การขจัดความเสี่ยงที่อาจเกิดขึ้น การเผยแพร่ข้อมูลอัปเดตล่าสุดของอุตสาหกรรม การสนับสนุนการสำรองอะไหล่เฉพาะ ทีมบริการหลังการขายที่ทุ่มเทช่วยให้มั่นใจได้ถึงการแก้ไขข้อบกพร่องอย่างทันท่วงทีและมีประสิทธิภาพด้วยบริการซ่อมที่มีประสิทธิภาพ

6.        ความมุ่งมั่นในการให้บริการ: วิธีการ: สายด่วนบริการลูกค้าทุกวันตลอด 24 ชั่วโมงและอีเมลเฉพาะ ข้อกำหนด: ให้คำตอบที่ชัดเจนภายใน 4 ชั่วโมง สำหรับบริการนอกสถานที่: ต้องมาถึงภายในจังหวัดตลอด 24 ชั่วโมง, ลูกค้าต่างจังหวัดต้องให้บริการตลอด 24 ชั่วโมง ทีมขายและบริการหลังการขายโดยเฉพาะประจำการอยู่ที่ตงกวนหรือสำนักงานของบริษัทในพื้นที่ ระยะเวลาการซ่อมอาจมีการเจรจาขึ้นอยู่กับสถานการณ์เฉพาะ นับจากวันที่ยอมรับ อุปกรณ์จะยังคงได้รับการคุ้มครองโดยการรับประกันหนึ่งปีของเรา (ไม่รวมความเสียหายที่เกิดจากภัยพิบัติทางธรรมชาติ ไฟฟ้าขัดข้อง การทำงานที่ไม่เหมาะสม หรือข้อผิดพลาดในการบำรุงรักษา) หากห้องทดสอบทำงานผิดปกติเนื่องจากข้อบกพร่องในการผลิตในขณะที่ผู้ใช้ปฏิบัติตามแนวทางการจัดเก็บ การใช้งาน และการติดตั้ง ช่างเทคนิคของเราจะซ่อมฟรีภายในเวลาให้บริการที่ตกลงกันไว้เมื่อมีการแจ้งให้ทราบ สำหรับปัญหาหลังการรับประกัน เรามุ่งมั่นที่จะแก้ไขปัญหาเหล่านี้โดยทันทีโดยมีค่าใช้จ่ายด้านแรงงานและวัสดุที่สมเหตุสมผล

สิบสาม บรรจุภัณฑ์และการขนส่ง:

1. บรรจุภัณฑ์: กล่องบรรจุภัณฑ์สำหรับการขนส่งที่ตรงตามข้อกำหนดของ QB/BWD008-2001

2. รูปแบบการขนส่ง: ค่าระวาง

ที่สิบสี่ การฝึกอบรม

สามารถจัดให้มีการฝึกอบรมนอกสถานที่ได้เมื่อมีการติดตั้ง แก้ไขข้อบกพร่อง และนำไปใช้งานตามข้อกำหนดของสัญญา

สามารถจัดให้ผู้ใช้สามารถมาที่บริษัทเพื่อรับการฝึกอบรมทางเทคนิคถึงสถานที่ระหว่างการดีบักอุปกรณ์เพื่อให้ลูกค้าเข้าใจประสิทธิภาพของอุปกรณ์และฝึกอบรมการใช้งานที่ถูกต้อง

วิธีการ การดำเนินงานและการบำรุงรักษา การตรวจจับข้อผิดพลาดทั่วไปและการแก้ไขปัญหา ลดความล้มเหลวที่เกิดจากการใช้อุปกรณ์ที่ไม่เหมาะสม ช่วยชีวิตลูกค้า

ค่าบำรุงรักษาโดยประมาณ

ที่สิบห้า แผนภาพโครงสร้างกล่อง
