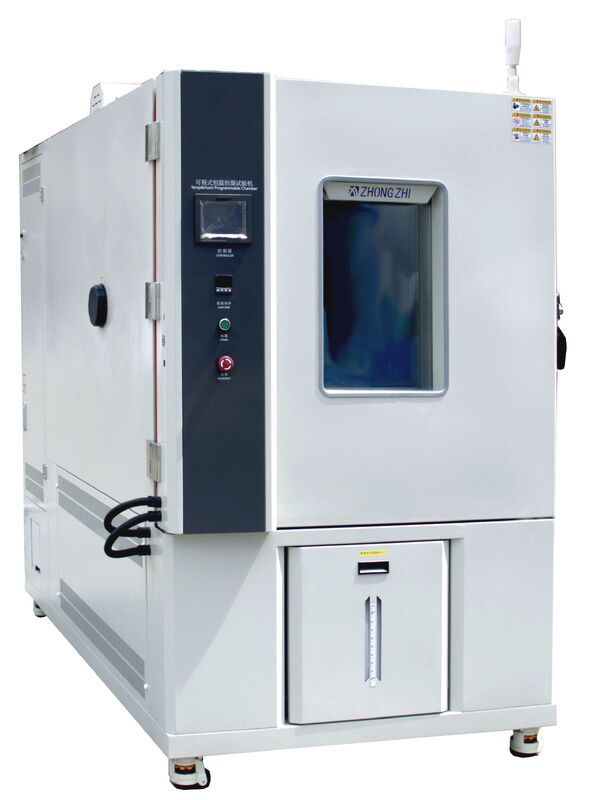

ห้องทดสอบอุณหภูมิและความชื้นคงที่ที่ตั้งโปรแกรมได้

I. หน้าที่หลักและข้อควรระวังในการใช้อุปกรณ์

1.        ภาพรวมผลิตภัณฑ์

ชุดผลิตภัณฑ์นี้ใช้เพื่อจำลองสภาพแวดล้อมที่มีอุณหภูมิสูง อุณหภูมิต่ำ และชื้นซึ่งเครื่องมืออิเล็กทรอนิกส์ วัสดุใหม่ อุปกรณ์ไฟฟ้า ชิ้นส่วนยานพาหนะ โลหะ ผลิตภัณฑ์อิเล็กทรอนิกส์ และวัสดุการบินและอวกาศอาจเผชิญในระหว่างการขนส่ง การจัดเก็บ และการใช้งาน หรือในสภาวะที่มีอุณหภูมิสูงและอุณหภูมิต่ำสลับกัน ได้รับการออกแบบมาเพื่อทดสอบความต้านทานของวัสดุ ส่วนประกอบ หรือเครื่องมือต่ออุณหภูมิ ความเย็น และความชื้นสูง รวมถึงความเสียหายที่อาจเกิดขึ้นและอายุการใช้งานที่ลดลง

2.        ฟังก์ชั่นผลิตภัณฑ์

ห้องปฏิบัติการอุณหภูมิชุดนี้เหมาะสำหรับการทดสอบความน่าเชื่อถือของผลิตภัณฑ์อุตสาหกรรม โดยมีคุณลักษณะของความแม่นยำในการควบคุมอุณหภูมิและช่วงการควบคุมที่กว้าง ดัชนีประสิทธิภาพตรงตามข้อกำหนดของ GB/T5170 "วิธีการตรวจสอบพารามิเตอร์พื้นฐานของอุปกรณ์ทดสอบด้านสิ่งแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - อุปกรณ์ทดสอบอุณหภูมิต่ำ อุณหภูมิสูง และอุณหภูมิคงที่"

3.        ข้อจำกัดของตัวอย่างการทดสอบ

การทดสอบและการเก็บตัวอย่างสารไวไฟ วัตถุระเบิด และสารระเหย

การทดสอบและการจัดเก็บตัวอย่างวัสดุที่มีฤทธิ์กัดกร่อน

การทดสอบหรือการเก็บตัวอย่างทางชีววิทยา

การทดสอบและการเก็บตัวอย่างที่มีแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง

4.        ข้อกำหนดเงื่อนไขการโหลด

มวลรวมของน้ำหนักบรรทุกจะต้องไม่เกิน 50 กิโลกรัมต่อลูกบาศก์เมตรของปริมาตรสตูดิโอ

ปริมาตรรวมของการโหลดต้องไม่เกิน 1/5 ของปริมาตรสตูดิโอ

ในส่วนใดที่ตั้งฉากกับทิศทางลมที่พัด ผลรวมของพื้นที่รับน้ำหนักต้องไม่มากกว่าที่ไซต์งาน

พื้นที่หน้าตัดของสตูดิโอคือ 1/3 โหลดไม่ควรปิดกั้นการไหลของอากาศเมื่อวาง

ครั้งที่สอง สถานที่ติดตั้งอุปกรณ์และสภาพแวดล้อมการทำงาน

1.        ข้อกำหนดของไซต์

ข้อกำหนดขนาดไซต์การติดตั้งอุปกรณ์

ตอบ: ไม่น้อยกว่า 800 มม

B: ไม่น้อยกว่า 500 มม

C: ไม่น้อยกว่า 1,500 มม

พื้นเรียบและระบายอากาศได้ดี

ไม่มีการสั่นสะเทือนที่รุนแรงรอบๆ อุปกรณ์

ไม่มีสนามแม่เหล็กไฟฟ้าแรงสูงรอบๆ อุปกรณ์

ไม่มีสารไวไฟ ระเบิด มีฤทธิ์กัดกร่อน และฝุ่นรอบๆ อุปกรณ์

เว้นพื้นที่ที่เหมาะสมรอบๆ อุปกรณ์เพื่อใช้และบำรุงรักษา

2.        สภาพแวดล้อม

อุณหภูมิ: 5 ~ 30 ℃ ความชื้นสัมพัทธ์น้อยกว่า 85% RH

ความดันอากาศ: 86kPa~106kPa

3.        กำลังสูงสุด

พลังงานที่ติดตั้งทั้งหมด 7.1 กิโลวัตต์คือ 1.5 กิโลวัตต์สำหรับพลังงานความเย็น, 2.8 กิโลวัตต์สำหรับพลังงานความร้อน, 1.8 กิโลวัตต์สำหรับพลังงานความชื้น และ 0.2 กิโลวัตต์สำหรับพลังงานอื่นๆ

4.        กระแสสูงสุด

≤22A

5.        การทำความชื้นของอุปกรณ์และการจ่ายน้ำ

แรงดันน้ำประปาอยู่ที่ 0.2~0.4Mpa เส้นผ่านศูนย์กลางท่อจ่ายน้ำคือ 20 มม. และคุณภาพน้ำของการจ่ายน้ำควรเป็นไปตามมาตรฐานน้ำระดับที่สามที่ระบุใน GB/T 6682-2008 ข้อมูลจำเพาะและวิธีการทดสอบน้ำในห้องปฏิบัติการวิเคราะห์ อุปกรณ์มีส่วนต่อประสานการจ่ายน้ำสำรองขนาดเกลียวภายใน 1/2" และอุปกรณ์ติดตั้งถังเก็บน้ำที่มีปริมาตรประมาณ 20 ลิตร

6.        ทางออกระบายน้ำ

มีท่อระบายน้ำอยู่ใกล้อุปกรณ์ ด้านหลังอุปกรณ์ภายใน 2 เมตร

หมายเหตุ: นำทางคอนเดนเสทและน้ำจากมิเตอร์ให้ไหลออกจากถัง

7.        สภาวะของแหล่งจ่ายไฟและแหล่งพลังงาน

AC380V สามเฟสสี่สาย + สายดินป้องกัน

ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต: ± 10% V

ช่วงความผันผวนที่อนุญาตของความถี่: (50 ± 0.5) HZ

แหล่งจ่ายไฟในโหมด TN-S หรือโหมด TT

ความต้านทานกราวด์ของสายดินป้องกันน้อยกว่า 4Ω

ผู้ใช้จำเป็นต้องกำหนดค่าความจุของสวิตช์อากาศหรือสวิตช์ไฟสำหรับอุปกรณ์ที่ไซต์การติดตั้ง และสวิตช์นี้ต้องได้รับการควบคุมโดยอิสระสำหรับการใช้งานอุปกรณ์

III. ปริมาณและขนาด

1. รุ่น

CZ-A-225G

2.ปริมาณอุปกรณ์

225ลิตร

3.ขนาดของห้องทดสอบ

กว้าง (กว้าง) 500 มม. * สูง (สูง) 750 มม. * ลึก (ลึก) 600 มม.

4. ขนาดภายนอกของห้องทดสอบ

กว้าง (กว้าง) 700 มม. * สูง (สูง) 1850 มม. * ลึก (ลึก) 1660 มม.

หมายเหตุ: ไม่รวมขนาดของชิ้นส่วนที่อยู่นอกบานพับประตูเครื่องจักร! โปรดยืนยันขนาดภายนอกตามการออกแบบขั้นสุดท้ายแบบสามมุมมอง!

วี. พารามิเตอร์ประสิทธิภาพหลัก

1.        สภาพการทดสอบ

การทดสอบประสิทธิภาพอุณหภูมิจะวัดตามข้อกำหนดที่เกี่ยวข้องของ GB/T 5170.2-2017 อุปกรณ์ทดสอบอุณหภูมิ เมื่ออุณหภูมิแวดล้อมอยู่ที่ +25 ℃ และโหลดว่างเปล่า เซ็นเซอร์ถูกวางไว้ที่ทางออกของหน่วยจัดการอากาศ

2.        ช่วงอุณหภูมิ

-70 ℃~+150 ℃

3.        ช่วงความชื้น

20%RH~98%RH (ดังแสดงด้านล่าง) ไม่มีภาระความร้อนระหว่างการทดสอบความชื้น

4.        ความผันผวนของอุณหภูมิ

≦±0.5℃

5.        ความสม่ำเสมอของอุณหภูมิ

≤2.0℃ (ไม่มีโหลด)

6.        อุณหภูมิออกเดินทาง

≥±2.0℃ (ไม่มีโหลด)

7.        ความผันผวนของความชื้นสัมพัทธ์

≦±2.5%RH

8.        การเบี่ยงเบนความชื้น

≥ความชื้นสัมพัทธ์ 75%≤+2-3%RH;

<75% RH , ≤ ± 5% RH;

9.        อัตราความร้อน

≥3℃/นาที (ภายใต้เงื่อนไขของการไม่โหลดเฉลี่ยเต็ม)

10.    อัตราการทำความเย็น

≥1.2℃/นาที (ภายใต้เงื่อนไขของการไม่โหลดเฉลี่ยเต็ม)

11.    เสียงทำงาน

≥75 dB (วัด 1 ม. ด้านหน้าประตูอุปกรณ์ และ 1.2 ม. เหนือพื้นดิน)

12.    มาตรฐาน

GB/T-2423.1-2008 (IEC60068-2-1) การทดสอบ A: วิธีทดสอบที่อุณหภูมิต่ำ

GB/T-2423.2-2008 (IEC60068-2-2) การทดสอบ B: วิธีทดสอบที่อุณหภูมิสูง

GB/T-2423.3-2016 (IEC60068-2-78:2012) การทดสอบสภาพแวดล้อมส่วนที่ 2 วิธีทดสอบ ทดสอบห้องโดยสาร ทดสอบความชื้นและความร้อนคงที่

GB/T-2423.4-2008 (IEC60068-2--30:2005) การทดสอบสภาพแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ส่วนที่ 2: วิธีทดสอบ ทดสอบ Db: ความชื้นสลับและความร้อน (รอบ 12 ชม.+12 ชม.)

GJBl50.3-2009 (MIL-STD-810D) วิธีทดสอบที่อุณหภูมิสูง

GJBl50.4-2009 (MIL-STD-810D) วิธีทดสอบที่อุณหภูมิต่ำ

13.    วิธีทดสอบ

GB/T-10586-2008 เงื่อนไขทางเทคนิคของห้องทดสอบอุณหภูมิต่ำ

GB / T 5170.1-2016 วิธีการตรวจสอบสำหรับอุปกรณ์ทดสอบด้านสิ่งแวดล้อมของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - ส่วนที่ 1: กฎทั่วไป

GB / T 5170.2-2017 วิธีตรวจสอบอุปกรณ์ทดสอบด้านสิ่งแวดล้อมส่วนที่ 2: อุปกรณ์ทดสอบอุณหภูมิ

GB / T 5170.5-2016 อุปกรณ์ทดสอบสิ่งแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - วิธีการตรวจสอบ - ส่วนที่ 5: อุปกรณ์ทดสอบความร้อนแบบเปียก

GB/T5170.18-2005 วิธีการตรวจสอบพารามิเตอร์พื้นฐานของอุปกรณ์ทดสอบด้านสิ่งแวดล้อมสำหรับอุปกรณ์ทดสอบวงจรรวมอุณหภูมิ/ความชื้นของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์

ลักษณะโครงสร้าง V. Chamber

1.        เค้าโครงโครงสร้างห้องทดสอบ

ห้องทดสอบใช้เค้าโครงโครงสร้างแบบผสมผสาน โดยมีห้องทดสอบอยู่ด้านหน้าและห้องควบคุมอยู่ด้านหลัง

ด้านล่างของอุปกรณ์มีล้อเลื่อน Foma เพื่อความสะดวกในการเคลื่อนย้าย ตำแหน่งของอุปกรณ์

ห้องด้านนอกของอุปกรณ์ทำจากเหล็กแผ่นรีดเย็นอบสี มีความหนา 1.2 มม. และมีสีเทาอ่อนหมายเลข RAL7035 ห้องด้านในทำจากสแตนเลส SUS304 # มีความหนา 1.2 มม.

อุปกรณ์ใช้โครงสร้างเฟรมโดยรวม และด้านล่างของห้องเชื่อมด้วยเหล็กช่องเพื่อเพิ่มความแข็งแรงของห้อง

วัสดุฉนวน: โฟมโพลียูรีเทนแข็ง + ใยแก้วหนา 100 มม

ด้านหลังของอุปกรณ์มีเบรกเกอร์ป้องกันไฟทั้งหมด สายไฟ และท่อระบายน้ำ

ซีลประตูห้องใช้แถบปิดผนึกซิลิโคนซึ่งได้รับการปรับแต่งเป็นพิเศษและทนต่ออุณหภูมิสูง ปลอดสารพิษ และมีความยืดหยุ่นเป็นพิเศษ

ด้านล่างของห้องด้านในมีรูระบายน้ำซึ่งสามารถระบายคอนเดนเสทได้อย่างรวดเร็ว

มีการติดตั้งรูระบายแรงดันอัตโนมัติที่ด้านบนของห้องเพาะเลี้ยง

2.              ระบายน้ำออก

ด้านล่างของห้องด้านในมีรูระบายน้ำ และระบบระบายน้ำจัดอยู่ที่ด้านหลังของอุปกรณ์ ท่อระบายน้ำถูกนำเข้าสู่ระบบเครือข่ายท่อระบายน้ำของผู้ใช้ (ผู้ใช้จัดเตรียมอินเทอร์เฟซเครือข่ายท่อระบายน้ำในสถานที่)

3.        รูระบายความดัน

หน้าต่างปรับสมดุลแรงกดหลายจุดถูกติดตั้งไว้ที่ขอบด้านหลังของห้องเพาะเลี้ยง เมื่อเปิดประตูห้องสวิตช์หรืออากาศภายในห้องขยายตัว ความดันจะถูกระบายออกอย่างรวดเร็วและอัตโนมัติ

4.        ประตูห้อง

บานพับประตูเดี่ยว ทรงประสิทธิภาพ ขนาดใส W500mm*H750mm

วัสดุประตูเหมือนกับวัสดุของตัวเครื่อง

ล็อคประตูนำเข้าเปิดด้านนอก

วัสดุฉนวนที่มีความหนา 100 มม. เป็นโฟมโพลียูรีเทนชนิดแข็ง

ถาดเก็บน้ำได้รับการออกแบบไว้ใต้ประตูเพื่อป้องกันไม่ให้น้ำควบแน่นตกลงบนพื้นกลางแจ้ง

5.        วัสดุห้องด้านใน

ใช้แผ่นเหล็กสแตนเลส SUS304 # อุปกรณ์ตัดเลเซอร์ที่มีความแม่นยำใช้ในการตัดและการดัดเตียงพับ CNC จากนั้นใช้การเชื่อมอาร์กอนอาร์กสำหรับการเชื่อมการขัดและการขัดแบบเต็มรูปแบบ แผ่นเหล็กหนา 1.2 มม. กรอบการจัดทำดัชนีการสนับสนุนชั้นวางพาเลทตัวอย่างถูกตั้งค่าไว้ทั้งสองด้านของห้องด้านใน ซึ่งสามารถปรับระยะห่างระหว่างชั้นวางตัวอย่างได้

6.        วัสดุห้องด้านนอก

การใช้แผ่นเหล็กรีดเย็นใช้อุปกรณ์ตัดเลเซอร์ที่มีความแม่นยำในการตัดและการพับ CNC เพื่อขึ้นรูป ตามด้วยการเชื่อมและขัดด้วยการเชื่อมอาร์กอนอาร์ก หลังจากที่พื้นผิวแผ่นเหล็กผ่านการชะล้างด้วยกรดเพื่อขจัดสนิมแล้ว จึงทำการพ่นสีอบด้วยอุณหภูมิสูง เมื่อเปรียบเทียบกับการทาสีภายนอกแบบทั่วไป วิธีการนี้ส่งผลให้ได้รูปลักษณ์ที่สวยงามยิ่งขึ้นและเพิ่มความทนทานต่อการกัดกร่อน ความหนาของแผ่นเหล็ก 1.2 มม. (สี: RAL7035 สีขาว)

7.        แถบปิดผนึกข้อต่อ

แถบซีลประตูแบ่งออกเป็นสองชั้น ชั้นในเป็นแถบยางซิลิโคนที่สามารถแยกห้องด้านในออกจากด้านนอกได้อย่างเต็มที่ภายใต้สภาวะอุณหภูมิสูงและต่ำ แถบยางซิลิโคนสามารถทำงานได้เป็นเวลานานโดยไม่ทำให้แข็งตัวและเกิดริ้วรอยในช่วงอุณหภูมิลบ 80 ℃ถึงบวก 200 ℃;

8.        บานพับสแตนเลส

ทางด้านซ้ายของประตูห้องมีการติดตั้งชุดบานพับความแข็งแรงสูง บานพับเดี่ยวสามารถรับแรงได้ 3 ตันในแนวนอนและยังคงโค้งงอไปในทิศทางตรงกันข้าม บานพับทั้งสองชิ้นเปลี่ยนรูปอย่างสมบูรณ์และรวมเป็นชิ้นเดียวโดยไม่แตกหัก

9.        มือจับประตู

ล็อคประตูเป็นแบบล็อคประตูแบบลูกกลิ้งกระชับ:

ประตูห้องใช้ทั้งภายในและภายนอกโดยใช้หลักคันโยก มีความเร่งด่วน ประหยัดแรง สามารถเปิดปิดได้ด้วยมือเดียว

10.    โครงสร้างช่องระบายอากาศ

ใช้โหมดการไหลเวียนภายในแบบบังคับที่มีการไหลเวียนของลมแรง ซึ่งอากาศจะออกไปที่ด้านบนและกลับมาที่ด้านล่าง แผ่นนำของเต้าเสียบสามารถกระจายลมเย็นและร้อนไปยังภายในทั้งหมดของตัวจัดเก็บซึ่งมีความสม่ำเสมอและมั่นคง

11.    ล้อลมอลูมิเนียม

ล้อลมอลูมิเนียมหมุนเวียนแบบแรงเหวี่ยงหลายปีกมีลักษณะน้ำหนักเบา ปริมาณอากาศขนาดใหญ่ แรงดันลมสูง และทนต่ออุณหภูมิสูงและต่ำ ค่าสัมประสิทธิ์การขยายตัวเล็กน้อย และเสียงรบกวนในการทำงานต่ำ

12.    หน้าต่างสังเกต

ประตูกล่องมีหน้าต่างสังเกตกระจกขนาดใหญ่หลายชั้นกลวงซึ่งมีอุปกรณ์ป้องกันการเกิดน้ำค้างแข็งและป้องกันการควบแน่นด้วยไฟฟ้า (ปรับอัตโนมัติ) หน้าต่างมีชุดไฟส่องสว่างที่หน้าต่าง ช่วยให้คุณสังเกตสถานะการทดสอบของตัวอย่างภายในกล่องได้อย่างชัดเจนผ่านหน้าต่างสังเกตได้ตลอดเวลา

13.    การเชื่อมต่อเครื่องมือ

เปิดรูหนึ่งรูทางด้านซ้ายของห้อง โดยมีเส้นผ่านศูนย์กลาง 100 มม. และมีฝาปิดรูและปลั๊กซิลิกาเจลมาให้

14.    ทดสอบชั้นวางวัสดุ

สแตนเลส SUS304# ถูกเจาะและโค้งงอเป็นตาข่าย ซึ่งใช้งานง่าย ระยะห่างระหว่างชั้นวางวัสดุสามารถปรับได้อย่างน้อย 45 มม. และมีชั้นวางตัวอย่าง 2 อันเป็นมาตรฐาน

15.    หลักการไหลเวียนของอากาศ

พัดลมกำลังสูงขับเคลื่อนด้วยมอเตอร์ภายนอกพร้อมเพลาสแตนเลส มอเตอร์พัดลมอยู่ภายนอก

อากาศถูกขับเคลื่อนด้วยมอเตอร์และไหลผ่านเครื่องทำความร้อนและเครื่องระเหยสารทำความเย็น

หลังจากให้ความร้อน/ทำให้เย็นเต็มที่จนถึงค่าอุณหภูมิที่ต้องการแล้ว อากาศจะไหลเวียนภายในห้องเพาะเลี้ยงและแลกเปลี่ยนความร้อนกับชิ้นงานทดสอบผ่านการพาความร้อน

อากาศถูกบังคับให้ไหลเวียนโดยใช้มอเตอร์เพลายาวทนอุณหภูมิสูงแบบอะซิงโครนัสแรงดันไฟฟ้าต่ำ

ใช้พัดลมหมุนเวียนแบบแรงเหวี่ยงหลายปีกและใบพัดอลูมิเนียมอัลลอยด์กวนอากาศ

16.    หลักการของระบบควบคุมอุณหภูมิ

เครื่องทำความร้อนไฟฟ้าลวดโลหะผสมนิกเกิลโครเมียมคุณภาพสูงการควบคุม SSR พร้อมกับสวิตช์อุณหภูมิป้องกันอุณหภูมิเกินอิสระ

เมื่อเปิดเครื่องทำความร้อน อุณหภูมิพื้นผิวจะสูงขึ้น

อากาศหมุนเวียนจะถูกทำให้ร้อนด้วยลวดทำความร้อน และความร้อนจะถูกขยายไปยังอากาศและชิ้นงานในห้องเพาะเลี้ยง เพื่อให้ความร้อนและอุ่นขึ้น

พลังงานความร้อนถูกควบคุมอย่างแม่นยำโดยอัลกอริธึม PID และกำลังเอาต์พุตจะถูกปรับโดยโซลิดสเตตรีเลย์

ระบบทำความเย็นจะจ่ายสารทำความเย็นอุณหภูมิต่ำให้กับตัวแลกเปลี่ยนความร้อนอย่างเพียงพอ เพื่อให้อุณหภูมิของตัวแลกเปลี่ยนความร้อนต่ำกว่าอุณหภูมิของอากาศ ความร้อนในอากาศจะถูกดูดซับและนำออกจากห้องโดยตัวแลกเปลี่ยนความร้อน เพื่อให้อุณหภูมิของอากาศลดลงและมีผลในการทำความเย็น

กำลังการทำความเย็นได้รับการควบคุมอย่างแม่นยำโดยอัลกอริธึม PID และการไหลของสารทำความเย็นและความสามารถในการทำความเย็นจะถูกปรับโดยโซลินอยด์วาล์ว

วี.รการทำความเย็นระบบ

1.       คอมเพรสเซอร์ทำความเย็น

นำคอมเพรสเซอร์อุณหภูมิต่ำนำเข้าจากยุโรปมาใช้

2.       วิธีการระบายความร้อน

คอนเดนเซอร์ครีบระบายความร้อนด้วยอากาศพัดลมระบายความร้อนกระจายความร้อน

3.       เครื่องวัดการระเหย

เครื่องแลกเปลี่ยนความร้อนแบบท่อครีบ

4.       ชุดควบคุมปริมาณ

วาล์วขยายตัวทางความร้อน ท่อคาปิลลารี

5.       โหมดควบคุมตู้เย็น

ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของระบบควบคุมจะปรับสภาพการทำงานของเครื่องทำความเย็นโดยอัตโนมัติตามเงื่อนไขการทดสอบ

วงจรระบายความร้อนด้วยแก๊สกลับของคอมเพรสเซอร์

6.       อุปกรณ์ทำความเย็นนำเข้า

7.       คอนเดนเซอร์แบบระเหย

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นที่มีการประสานทองแดงที่อุณหภูมิสูงมีพื้นที่ผิวน้อย สูญเสียพลังงานน้อย และประสิทธิภาพการถ่ายเทความร้อนสูง

8.       ไครโอเจน

ใช้ R404a/R23 สารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อมโดยมีดัชนีการทำลายโอโซนเท่ากับ 0

9.       กระบวนการเชื่อมเติมไนโตรเจน

ขอแนะนำให้ใช้ท่อทองแดงปราศจากออกซิเจนคุณภาพสูงสำหรับท่อต่ออุณหภูมิต่ำ และควรรับประกันคุณภาพการเชื่อมของท่อ การเติมไนโตรเจน และกระบวนการป้องกันการรั่วไหลด้วยแรงดันสูงภายใน 48 ชั่วโมง

10.   การควบคุมการประหยัดพลังงาน

การประยุกต์ใช้เทคโนโลยีการปรับสมดุลความเย็นในระบบทำความเย็นสามารถประหยัดพลังงานไฟฟ้าได้ประมาณ 30% ซึ่งช่วยลดต้นทุนการดำเนินงานได้อย่างมีประสิทธิภาพ ดังที่แสดงในภาพด้านบน การปรับสมดุลความร้อนทำได้โดยการปรับปริมาณความร้อนที่ส่งออกเพื่อรักษาอุณหภูมิให้คงที่ ซึ่งหมายความว่าด้วยความสามารถในการทำความเย็นของคอมเพรสเซอร์คงที่ ความร้อนจะเพิ่มขึ้นเมื่อเวลาผ่านไป ส่งผลให้สูญเสียพลังงานและค่าใช้จ่ายที่ไม่จำเป็นสำหรับผู้ใช้ ในทางตรงกันข้าม เทคโนโลยีการปรับสมดุลความเย็นจะรักษาอุณหภูมิให้คงที่โดยการปรับความสามารถในการทำความเย็นของคอมเพรสเซอร์ เมื่ออุณหภูมิเข้าใกล้จุดที่ตั้งไว้ ความสามารถในการทำความเย็นจะค่อยๆ ลดลงผ่านการควบคุม PID เพื่อให้ได้อุณหภูมิที่คงที่ (ในทางทฤษฎี สามารถบรรลุเอาต์พุตความร้อนเป็นศูนย์ได้ แต่ในการผลิตจริง จะมีเอาต์พุตความร้อนจำนวนเล็กน้อยอยู่เสมอ) จึงบรรลุเป้าหมายของการอนุรักษ์พลังงาน

11.   คุณสมบัติของระบบทำความเย็น

ก.ท่อทั้งระบบผ่านการทดสอบการรั่วซึมด้วยแรงดัน 22 กก.

บี.ระบบทำความร้อนและความเย็นมีความเป็นอิสระอย่างสมบูรณ์

ค.ด้วยคุณสมบัติทางเทคนิคระดับมืออาชีพของบริษัท จึงช่วยป้องกันการไหลของอากาศที่มีอุณหภูมิสูงและความดันสูงจากการทำลายระบบทำความเย็น

ดี.ขั้นตอนการทำงานของระบบแช่แข็งทั้งหมดได้รับการควบคุมโดยตัวควบคุมไมโครคอมพิวเตอร์อย่างสมบูรณ์

อี.ด้านล่างของคอมเพรสเซอร์มีถาดรองน้ำซึ่งสามารถกักเก็บน้ำควบแน่นที่เกิดจากฟรอสติ้งได้

เอฟคอมเพรสเซอร์มีเซ็นเซอร์อุณหภูมิ PTC ของตัวเอง ซึ่งสามารถรับรู้ถึงการป้องกันอุณหภูมิเกินเมื่อคอมเพรสเซอร์ร้อนเกินไป

ช.คอมเพรสเซอร์มีตัวป้องกันแรงดันน้ำมันในตัวเพื่อป้องกันแรงดันน้ำมันของคอมเพรสเซอร์

ชม.อุปกรณ์ป้องกันแรงดันสูงและต่ำจะตรวจสอบแรงดันของสารทำความเย็นระหว่างการทำงานของอุปกรณ์ เมื่อความดันของสารทำความเย็นสูงกว่าความดันจำกัดของระบบหรือต่ำกว่าความดันต่ำสุดที่ระบบกำหนด จะมีการแจ้งเตือนทันทีและแหล่งจ่ายไฟจะถูกตัดออกจนกว่าข้อผิดพลาดจะถูกลบออก

ฉัน.ระบบทำความเย็นใช้ชิ้นส่วนแบรนด์นำเข้า คุณภาพเชื่อถือได้ เพื่อให้มั่นใจถึงความเสถียรของระบบ

ปกเกล้าเจ้าอยู่หัว ระบบควบคุมไฟฟ้า

1.ตัวควบคุม

หน้าจอสัมผัส LCD LED สี TFT ขนาด 7 นิ้ว (ความละเอียดสูง, ความละเอียด 1024 * 600), การควบคุมอัจฉริยะ PID หลายกลุ่ม แสดงค่าการวัดปัจจุบัน (PV) โดยตรง แสดงอุณหภูมิ; จอแสดงผลอุณหภูมิการตรวจสอบหลายช่องสัญญาณที่ขยายได้; สามารถแสดงหมายเลขโปรแกรม ส่วน เวลาทำงาน และจำนวนรอบได้ การแสดงกราฟเส้นโค้ง แสดงสถานะเอาต์พุตรีเลย์และ PID

2.โหมดการทำงาน

การทำงานของโปรแกรม การทำงานของค่าคงที่ กระบวนการทั้งหมดของการควบคุมอัตโนมัติ PID อัจฉริยะ

3.รูปแบบการควบคุม

การควบคุมความชื้นและอุณหภูมิร่วมกัน/การควบคุมอุณหภูมิเดียวจะถูกปรับโดยอัตโนมัติตามค่าความชื้นที่ตั้งไว้

4.ภาษา

มีการสลับการแสดงผลระหว่างภาษาจีน อังกฤษ และรัสเซีย

5.ตั้งค่าโหมด

อินเทอร์เฟซการดำเนินการโต้ตอบระหว่างมนุษย์กับเครื่องจักร อินพุตแบบสัมผัส

6.อินพุตอุณหภูมิและความชื้น

เกรด PT100 ความต้านทานแพลทินัมที่แม่นยำ

7.ความละเอียดการแสดงผล

อุณหภูมิ: 0.01 ℃; ความชื้น: 0.1% RH; เวลา: 1 นาที;

8.ความจุของโปรแกรมและฟังก์ชันการควบคุม

จำนวนโปรแกรมสูงสุดที่สามารถใช้ได้: 100 ชุด หนึ่งโปรแกรมสามารถประกอบด้วย 1 ถึง 100 ส่วน; คำสั่งสามารถทำซ้ำได้สูงสุด 999 ครั้ง การตั้งค่าความชันของโปรแกรมสามารถตั้งค่าตามแกนเวลา แต่ละส่วนระหว่างโปรแกรมสามารถตั้งค่าได้สูงสุด 99 ชั่วโมง 99 นาที ขั้นต่ำ 1 นาที และสามารถตั้งค่าสำหรับการใช้งานร่วมกันได้

มีฟังก์ชันการแก้ไข การล้าง และการแทรก มีการควบคุมเอาต์พุตสัญญาณเวลา (สำหรับควบคุมการดำเนินการเปิด/ปิดของวัตถุที่ทดสอบ) ในระหว่างการทำงานของโปรแกรม รองรับการข้ามเซ็กเมนต์และฟังก์ชั่นคงค้าง สามารถปรับหน้าจอสำหรับแบ็คไลท์ได้ พร้อมการตั้งค่าระยะเวลาแบ็คไลท์ที่ปรับได้ ฟังก์ชั่นการป้องกันการแสดงผลหน้าจอช่วยให้สามารถตั้งค่าการปิดระบบตามกำหนดเวลาหรือด้วยตนเองได้ มีการจำลองโปรแกรม, COPY, ฟังก์ชันการเชื่อมต่อ และฟังก์ชันแก้ไขโปรแกรม เช่น การตั้งชื่อการทดลอง ประกอบด้วยหน่วยความจำโปรแกรมปิดเครื่อง การรีสตาร์ทอัตโนมัติเมื่อเชื่อมต่อใหม่ และฟังก์ชันการเริ่มต้นและปิดเครื่องตามกำหนดเวลา นอกจากนี้ยังมีฟังก์ชันการปรับวันที่และเวลา ฟังก์ชันล็อคปุ่มและหน้าจอ (LOCK) และฟังก์ชันดูภาพสแตนด์บายอีกด้วย

9.โหมดควบคุมเอาต์พุต

PID + SSR เอาต์พุตควบคุมอัตโนมัติ; PID ปรับเอาต์พุตความร้อนอัตโนมัติ เครื่องทำความเย็นมีการควบคุมวาล์วขยายตัวแบบอิเล็กทรอนิกส์และปลายเย็นหลายช่องซึ่งสามารถตั้งค่าวาล์วที่สอดคล้องกันเพื่อปรับสภาพการทำงานของคอมเพรสเซอร์ตามอุณหภูมิการดูดและไอเสียและความดันของคอมเพรสเซอร์ การควบคุมวาล์วขยายตัวแบบอิเล็กทรอนิกส์สามารถสลับระหว่างการควบคุมแรงดันการระเหยและการควบคุมอุณหภูมิแบบทั่วไป

10.ฟังก์ชั่นการสื่อสาร

สามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อแสดงเส้นโค้งและการเก็บข้อมูล

สามารถใช้เป็นระบบตรวจสอบและควบคุมระยะไกล

สามารถควบคุมเครื่องจักรหลายเครื่องพร้อมกันได้

RS-485/RS-232

พอร์ตอีเธอร์เน็ต RJ45

จ๊อกกิ้ง USB

11.ที่เก็บข้อมูลดิสก์ U

สามารถเสียบเข้ากับ USB 1G-32G เพื่อดาวน์โหลดเส้นโค้งในอดีต ข้อมูลประวัติ พารามิเตอร์ระบบควบคุม และฟังก์ชันแบบถอดเปลี่ยนได้

12.วิธีการบันทึกข้อมูล

RAM ที่มีการป้องกันแบตเตอรี่สามารถบันทึกค่าที่ตั้งไว้ของอุปกรณ์ ค่าการสุ่มตัวอย่าง และเวลาในการสุ่มตัวอย่างเป็นเวลา 8-10 ปี ระยะเวลาการบันทึกเส้นโค้งสามารถตั้งค่าได้ตั้งแต่ 30 ถึง 180 วินาที และเวลาหน่วยความจำสูงสุดสามารถจัดเก็บเส้นโค้งในอดีตได้ต่อเนื่องเป็นเวลา 90 วัน ข้อมูลประวัติ (เมื่อเวลาสุ่มตัวอย่างคือ 1 นาที) สามารถบันทึกได้นานกว่า 10 ปีโดยไม่ต้องใช้งานอย่างต่อเนื่อง

13.ปิดฟังก์ชั่นหน่วยความจำ

โหมดการกู้คืนไฟฟ้าขัดข้องสามารถตั้งค่าเป็น: สตาร์ทร้อน/สตาร์ทเย็น/หยุด

14.ฟังก์ชั่นเริ่มต้นการจอง

สามารถตั้งเวลาเริ่มต้นได้ตามต้องการ หลังจากเปิดเครื่องแล้ว เครื่องจะทำงานอัตโนมัติเมื่อหมดเวลา

15.ระบบที่รองรับซอฟต์แวร์

ระบบปฏิบัติการวินโดวส์

16.ฟังก์ชั่นซอฟต์แวร์แบบเปิด

รองรับโค้ดการส่งระดับบนของบุคคลที่สามเพื่อควบคุมฟังก์ชันการเริ่ม หยุด และการบันทึกข้อมูลของอุปกรณ์

หมายเหตุ: ตัวควบคุมมีรหัสการทำงาน และผู้ใช้สามารถแก้ไขโปรแกรมซอฟต์แวร์คอมพิวเตอร์ส่วนบนเพื่อให้เกิดการตรวจสอบและการควบคุมแบบรวมศูนย์

17.การเชื่อมต่อเครือข่าย

สามารถเชื่อมต่อกับอีเธอร์เน็ตผ่านซอฟต์แวร์ระดับมืออาชีพ การควบคุมระยะไกลและความช่วยเหลือระยะไกลสามารถทำได้ผ่านเครือข่าย และสามารถรวบรวมข้อมูลการทดสอบผ่านเครือข่ายได้ สามารถควบคุมเครื่องจักรได้หลายเครื่องในเวลาเดียวกัน

18.การแสดงสถานการณ์

ที่ด้านบนของอุปกรณ์จะมีการติดตั้งเสียงสามสีทรงกระบอกและสัญญาณเตือนไฟ (โดยใช้ลูกปัด LED) เมื่อรอการเริ่มต้นหรือการดำเนินการเสร็จสิ้น ไฟสีเหลืองจะสว่างอยู่เสมอ เมื่อทำงานตามปกติไฟสีเขียวจะสว่างอยู่เสมอ เมื่อหยุดฉุกเฉินหรือสัญญาณเตือนความผิดปกติของอุปกรณ์ ไฟสีแดงจะสว่างตลอดเวลาและเสียงกริ่งจะดังเป็นระยะ

19.พัดลมหมุนเวียน

มอเตอร์เพลายาวทนอุณหภูมิสูง ติดตั้งมอเตอร์ในพื้นที่กลางแจ้ง เพลาขยายไปถึงในอาคาร มีการติดตั้งล้อพัดลมกวนที่ส่วนท้ายของเพลา มาตรการป้องกันความร้อนแบบพิเศษและระบบกระจายความร้อนช่วยเพิ่มความปลอดภัยของมอเตอร์

20.โหมดควบคุมความร้อน

ตัวควบคุมอุณหภูมิจะส่งคำสั่งตามอุณหภูมิที่ตั้งไว้และสัญญาณจากเซ็นเซอร์อุณหภูมิภายในห้องทดสอบ ควบคุมเอาต์พุตของฮีตเตอร์ผ่านวงจรลอจิกโดยควบคุมโมดูล SSR ระบบทำงานได้อย่างน่าเชื่อถือ ไม่มีการสัมผัสหรือประกายไฟ อายุการใช้งานยาวนาน สัญญาณรบกวนต่ำ และไม่มีคลื่นแม่เหล็กไฟฟ้ารบกวน มีความเร็วในการสลับที่รวดเร็ว ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ขนาดกะทัดรัด ทนต่อการสั่นสะเทือน ทนต่อแรงกระแทก ป้องกันการระเบิด ป้องกันความชื้น และทนต่อการกัดกร่อน ช่วยให้สามารถควบคุมโหลดกระแสสูงได้โดยตรงโดยใช้สัญญาณควบคุมที่น้อยที่สุด

8. ระบบป้องกันความปลอดภัย

1.        การป้องกันอุณหภูมิเกิน

ห้องทดสอบมีอุปกรณ์ป้องกันอุณหภูมิเกินแบบอิเล็กทรอนิกส์ที่ปรับได้อิสระและการป้องกันสมดุลแรงดันอัตโนมัติ

2.        ระบบทำความเย็น

คอมเพรสเซอร์ร้อนเกินไป, การป้องกันแรงดันสูง, การป้องกันมอเตอร์กระแสเกิน

3.        พัดลมหมุนเวียน

การป้องกันการโอเวอร์โหลด

4.        เครื่องให้ความร้อน

การป้องกันอุณหภูมิสูงเกินไป: ป้องกันการลัดวงจร

5.        ระบบความชื้น

ความชื้นป้องกันการขาดแคลนน้ำเผาไหม้แห้ง, ความชื้นการป้องกันอุณหภูมิที่รุนแรง, การป้องกันไฟฟ้าลัดวงจรของความชื้น

6.        อุปทานทั่วไป

การป้องกันการรั่วไหล, การป้องกันการโอเวอร์โหลดและการลัดวงจร, การสูญเสียเฟส, เฟสย้อนกลับ, แรงดันตก, การป้องกันแรงดันไฟเกิน

7.        วงจรควบคุม

ป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร

8.        ระบบระบายความร้อนของคอมเพรสเซอร์

ป้องกันโอเวอร์โหลดของพัดลมระบายความร้อน

ทรงเครื่อง มาตรฐานการยอมรับและการตรวจสอบโดยบุคคลที่สาม

1. เกณฑ์การยอมรับ: ตัวชี้วัดทางเทคนิคจะต้องเป็นไปตามวิธีการที่ระบุไว้ใน "ข้อตกลงทางเทคนิค" ที่ลงนามโดยทั้งสองฝ่าย

2. วิธีการยอมรับ: การยอมรับอย่างเป็นทางการจะต้องดำเนินการบนเว็บไซต์ของผู้ซื้อ

3. ก่อนส่งมอบผู้ซื้อจะต้องเชิญบุคคลที่สาม (สอบเทียบโดยศูนย์ทดสอบคุณภาพอุปกรณ์ทดสอบสิ่งแวดล้อมแห่งชาติและออกพร้อมรายงานการตรวจสอบที่ถูกต้อง) ให้เข้าร่วม

ค่าธรรมเนียมการยอมรับจะต้องรับผิดชอบโดยผู้ซื้อ หากการยอมรับครั้งแรกไม่เข้าเกณฑ์ ซัพพลายเออร์จะต้องเป็นผู้รับผิดชอบค่าใช้จ่ายที่เกิดขึ้นในการยอมรับครั้งที่สองหลังจากการปรับปรุงของซัพพลายเออร์

เงินทุนที่ฝ่ายที่เกี่ยวข้องจะต้องรับผิดชอบ

4. ลูกค้าจะต้องมอบหมายให้ศูนย์ทดสอบคุณภาพอุปกรณ์ทดสอบสิ่งแวดล้อมแห่งชาติตรวจสอบอุปกรณ์

X.รายการวัสดุหลัก

จิน โรงงานอุปกรณ์รองรับอุปกรณ์และข้อมูล

1.        รายการบรรจุภัณฑ์โรงงานอุปกรณ์                                   1 สำเนา

2.        อุปกรณ์และแผนผังไฟฟ้า                        1 สำเนา

3.        คู่มือการใช้งานอุปกรณ์                                   1 สำเนา

4.        ใบรับรองอุปกรณ์                                          1 สำเนา

5.        ใบรับประกันอุปกรณ์                                       1 สำเนา

6.        รายงานการทดสอบโรงงานอุปกรณ์                                    1 สำเนา

7.        ผ้ากอซเปียก                                                   5 ชิ้น

8.        ซีดีรอมซอฟต์แวร์ตรวจสอบคอนโทรลเลอร์                          1 ชิ้น

9.        ทดสอบถาดชั้นวางตัวอย่าง                                          2 ชิ้น

10.    ทดสอบแทร็กบาร์รองรับชั้นวางตัวอย่าง                                4 แถบ

สิบสอง. การประกันคุณภาพและความมุ่งมั่นในการให้บริการ

1.        วัตถุประสงค์: สอดคล้องกับแนวคิดของผลประโยชน์ร่วมกันและบริการ win-win ตอบสนองความต้องการของลูกค้าอย่างเต็มที่และบรรลุวัตถุประสงค์ของความพึงพอใจของลูกค้า

2.        การขายล่วงหน้า: การให้คำปรึกษาทางเทคนิคอย่างมืออาชีพ ข้อเสนอแผนการทดสอบผลิตภัณฑ์ การติดตั้งห้องทดสอบ และแผนการก่อสร้าง

3.        ในการขาย: การสื่อสารกับลูกค้า รายงานความคืบหน้า คำแนะนำ การติดตั้ง การดีบัก การดำเนินการทดลอง ฯลฯ ร่วมมือกับการวัดผลลูกค้า

4.        การฝึกอบรม(ภายในประเทศจีนต่างประเทศต้องมีการเจรจากับผู้ขาย): ตามข้อกำหนดของสัญญา การฝึกอบรมนอกสถานที่สามารถดำเนินการได้เมื่อมีการติดตั้งและแก้ไขอุปกรณ์สำหรับผู้ใช้และนำไปใช้งาน สามารถจัดให้ผู้ใช้สามารถมาที่บริษัทเพื่อรับการฝึกอบรมทางเทคนิคนอกสถานที่เมื่อมีการดีบั๊กอุปกรณ์ที่โรงงาน เพื่อให้ลูกค้าสามารถเข้าใจประสิทธิภาพของอุปกรณ์ ฝึกอบรมวิธีการใช้งานที่ถูกต้อง ลดความล้มเหลวที่เกิดจากการใช้อุปกรณ์อย่างไม่เหมาะสม และประหยัดค่าบำรุงรักษาสำหรับลูกค้า

5.        บริการหลังการขาย: การฝึกอบรมทางเทคนิค: การทำงานและการใช้งาน การบำรุงรักษาและการดูแลรายวัน การตรวจจับข้อผิดพลาดทั่วไปและการแก้ไขปัญหา การติดตามผลเป็นประจำ: การตรวจสอบอุปกรณ์ การกำจัดข้อผิดพลาด การส่งข้อมูลอุตสาหกรรมล่าสุด การสนับสนุนอะไหล่และอุปกรณ์เสริมเฉพาะทาง ฝ่ายบำรุงรักษาฝ่ายบริการหลังการขายโดยเฉพาะเพื่อให้แน่ใจว่าสามารถแก้ไขข้อผิดพลาดได้ทันเวลาและมีประสิทธิภาพ ให้บริการซ่อมที่รวดเร็ว

6.        ความมุ่งมั่นในการให้บริการ(ภายในประเทศจีนต่างประเทศต้องมีการเจรจากับผู้ขาย): :

วิธีการ: สายด่วนบริการลูกค้าตลอด 7 ชั่วโมงและอีเมลบริการเฉพาะ ข้อกำหนด: ให้คำตอบที่ชัดเจนภายใน 4 ชั่วโมง สำหรับบริการนอกสถานที่ ต้องมาถึงภายในจังหวัด 24 ชั่วโมง และนอกจังหวัด 24 ชั่วโมง จากสำนักงานตงกวนหรือสำนักงานของบริษัทในพื้นที่ บุคลากรที่ทุ่มเทจะรับผิดชอบด้านการขายและบริการหลังการขายของผลิตภัณฑ์ของบริษัทในภูมิภาค ขึ้นอยู่กับสถานการณ์เฉพาะ เวลาการซ่อมแซมสามารถเจรจาได้ตามความต้องการของลูกค้า นับจากวันที่ได้รับการยอมรับ ในช่วงระยะเวลาการรับประกันหนึ่งปี บริษัทของเราจะให้บริการซ่อมแซมฟรี (ไม่รวมความเสียหายที่เกิดจากภัยธรรมชาติ ความผิดปกติของพลังงานไฟฟ้า การใช้งานที่ไม่เหมาะสม หรือการบำรุงรักษา) หากอุปกรณ์ทำงานไม่ถูกต้องเนื่องจากปัญหาด้านคุณภาพการผลิตของห้องทดสอบภายใต้เงื่อนไขที่ลูกค้าปฏิบัติตามกฎการจัดเก็บ การใช้งาน และการติดตั้ง ซัพพลายเออร์จะส่งเจ้าหน้าที่บำรุงรักษาไปซ่อมฟรีเมื่อมีการแจ้งให้ทราบ ตามกำหนดเวลาในการให้บริการ หลังจากหมดระยะเวลาการรับประกัน หากมีปัญหาใดๆ เกิดขึ้นกับอุปกรณ์ ซัพพลายเออร์จะต้องดำเนินการแก้ไขโดยทันที และอาจเรียกเก็บค่าซ่อมแซมและค่าวัสดุตามความเหมาะสม

สิบสาม บรรจุภัณฑ์และการขนส่ง:

1. บรรจุภัณฑ์: ห้องบรรจุภัณฑ์สำหรับการขนส่งที่ตรงตามข้อกำหนดของ QB/BWD008-2001

2. วิธีการเดินทาง: โดยรถบรรทุก

ที่สิบสี่ แผนภาพโครงสร้างห้อง
