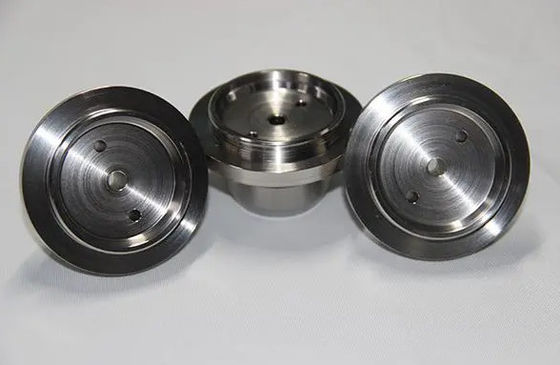

FF-607 โฟสฟอรัสสัดส่วนสภาพแวดล้อม

FF-607 โฟสฟอรัสสัดส่วนสภาพแวดล้อม

1.สินค้า การแสดง

1สะอาดต่อสิ่งแวดล้อม สอดคล้องกับความต้องการของ EU ROHS

2. การแก้ไข plating มีความมั่นคงที่ดีและอายุการใช้งานยาว, โดยทั่วไปถึง 8 MTO;

3. การผสมผสานของชั้นเป็นที่ดีและส่วนทองแดง plated ไม่รั่ว;

4.แรงผูกพันเป็นที่ดีแรงผูกพันบนสแตนเลสคาร์บอนกลางและต่ําสามารถบรรลุ 350-450MPa และการทดสอบบิดไม่สามารถเปลือก

5ความแข็งแรงสูง ความแข็งแรงเมื่อเคลือบสามารถถึง 550-600HV และความแข็งแรงสามารถถึง 1000HV หลังจากที่เก็บไว้ที่ 400 °C เป็นเวลา 1 ชั่วโมง

6. เนื่องจากไม่มีกระแสปัจจุบัน, ความเหมือนกันของชั้นเป็นสิ่งที่ดี, ขนาดเป็นเรื่องง่ายที่จะควบคุม, และไม่มีการประมวลผลต่อ ๆ ไปที่จําเป็นหลังจากการ plating;

7ความเร็วในการเคลือบคือ 1 ไมครอน / 3 นาที, ชั้นเป็นสีขาวและสว่าง, และความสว่างสามารถถูกรักษาอย่างต่อเนื่องระหว่างวงจรการใช้งาน;

8แผ่นนี้เป็นไมโครแม่เหล็ก

2.การใช้

FF-607A: ค่าตอบแทนและการเพิ่ม

FF-607B: ทําให้

FF-607C: เติมเต็ม

ทําอาบน้ําใหม่

1. เติมเงิน

FF-607A 50 ml/l

FF-607B 120 ml/l

2. วิธีการทํา: การเตรียมของ 1L การทํางานของสารแก้วเป็นตัวอย่าง

(1) เพิ่มน้ําดีโอไอนประมาณ 500 ml (ความสามารถในการนําไฟต่ํากว่า 5us / cm)

(2) เพิ่ม 50 ml ของ FF-607A, และ stir ดี;

(3) เพิ่ม FF-607B 120mL และกลั่นให้ดี

(4) ใช้น้ําอะโมเนียกละลาย 1:4 (1 ส่วนของน้ําอะโมเนียก + 4 ส่วนของน้ําดีโอเนีย) เพื่อปรับค่า pH เป็น 4.0-4.8 (โดยทั่วไปค่า pH ของอาบน้ําใหม่ปรับเป็น 4.5; ผิวที่หนากว่า, pH น้อยกว่า; ผิวที่สูงกว่า, ความเร็วในการเคลือบและกระจ่างเร็วกว่า; PH น้อยกว่า, การกระจายกระจกของผิวและการบดน้อยกว่า;ค่า PH หมายถึง ค่า PH เมื่อทําความร้อนถึงอุณหภูมิการทํางาน; หากค่า PH ถูกปรับก่อนการทําความร้อน, มันต้องลดลงตามที่ 0.2-0.3 ), หากจําเป็นต้องลดค่า PH, ใช้กรดซัลฟูริกปริมาณ 10%เริ่มด้วยน้ํา แล้วก็กรดซัลฟูริก.

(5) เพิ่มน้ํา de-ionized ไปยังเส้นหมาย;

(6) ความร้อน 88-92 °C เพื่อเคลือบ (90 °C ดีกว่า);

(7) ความจุ: 1-2dm2/L (1.5dm2/L ดีกว่า)
